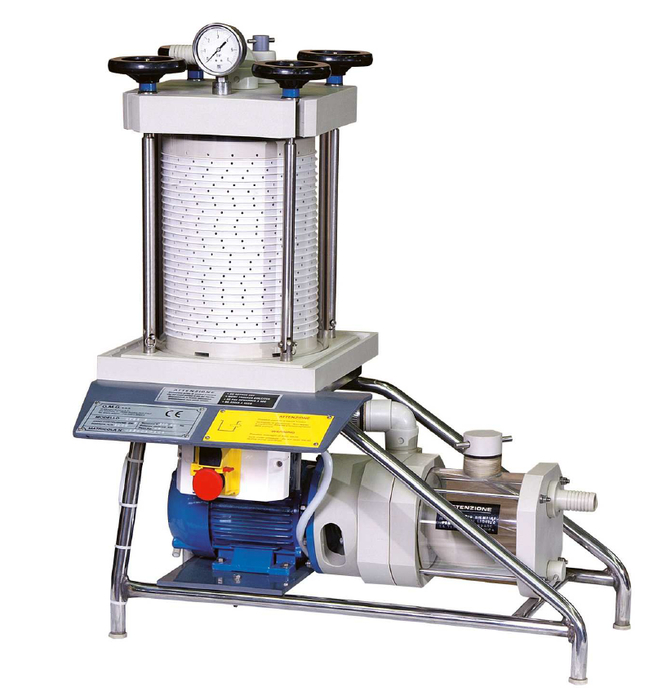

Filtrační čerpadlo CESE3

Filtrační čerpadla OMG řady CESE jsou přístroje, které se podílí na procesu povrchové úpravy zvané "galvanické pokovení" nebo častěji "galvanizace". Tento proces spočívá v pokrývání kovových předmětů tenkou vrstvou jiného kovu pro dekorativní nebo ochranné účely pomocí elektrolýzy.Filtrační čerpadla řady CESE jsou určená k filtraci elektrolytických roztoků použitých při následujících procesech: kyselé/alkalické niklování, kyselé/alkalické mědění, kyselé/alkalické zinkování, alkalické kadmiování, kyselé/alkalické cínování, kyselé/alkalické zlacení, alkalické stříbření, alkalické mosazení.

ČERPADLO

Při výrobě filtračních čerpadel jsou použité antikorozní materiály nebo materiály speciálně chráněné proti kyselinám a škodlivým látkám obsaženým v elektrolytických lázních.

• Tělo čerpadla a oběžné kolo jsou vyrobené z polypropylenu (Moplen)
• Mechanická ucpávka z karbidu křemíku
• Efektivně využitelná kapacita (l/h): 3000
• Kapacita (l/h): 6700
• Provozní tlak (bar): cca 1,8-2

Pozn. Filtrační čerpadla řady CESE označené písmenem "M" jsou vybavené hnacím magnetickým čerpadlem, bez mechanické ucpávky. Tato konstrukční vlastnost umožňuje použití čerpadel CESE M při filtraci lázní zlata a stříbra.

FILTR

Je tvořen válcem z průhledného plastového materiálu 230 mm, ve kterém je obsažena filtrační jednotka.

• Filtrační jednotka má vrstvenou strukturu: řada dvojitých filtračních kartonů se střídá s diskovými vložkami
• Rozměry filtrační vložky (mm): DN/OD 200
• Rozměry filtračního kartonu (mm): 0 otvor 32 DN/OD 205
• Počet filtračních vložek: 26
• Počet filtračních kartonů: 27
• Filtrační plocha (m²): cca 0,8
• Stupeň filtrace: < 1 μm

Pozn.:

V případě zvláštních filtračních potřeb může být požádáno o úpravu elektrolytického roztoku aktivním uhlím. Pro tyto účely může být filtr záměrně naplněný aktivním uhlím práškovým.

MOTOR

Filtrační čerpadlo je vybaveno třífázovým elektrickým motorem s následujícími vlastnostmi:

• Elektrický výkon (kW): 0,55 (= 0,75hp)
• Napětí (V): 380/220
• Frekvence (Hz): 50
• Poč. otáček: 2800
• Stupeň ochrany (IP): 55

DODANÉ POTRUBÍ

Součástí dodávky je následující chemicky odolné gumové potrubí:

• 4 m gumového výtlačného potrubí DN/ID 25 mm
• 4 m gumového sacího potrubí DN/ID 25 mm, vyztuženého ocelovou spirálou a vybaveného sacím košem
• Svorky z nerezové oceli

NOSNÁ ZÁKLADNA

Filtrační čerpadlo je instalované na nosné základně z nerezové oceli
MANOMETR, ŠROUBY, MATICE A RŮZNÉ TVAROVKY Z NEREZOVÉ OCELI
DOPLŇKOVÉ VYBAVENÍ: POLYPROPYLENOVÉ VENTILY
Na požádání mohou být filtrační čerpadla řady
CESE vybavena následujícími jednotkami polypropylenových ventilů:

• 2 ventily o velikosti 1" s nástavcem na hadici DN/ID 25 umožňují hlavní filtrační cyklus
• 2 ventily o velikosti 1" s nástavcem na hadici DN/ID 25 umožňují naplnění filtračních kartonů aktivním uhlím práškovým

CELKOVÉ ROZMĚRY A CELKOVÁ HMOTNOST

• Výška (mm): 780
• Délka (mm): 640
• Šířka (mm): 310
• Celková hmotnost cca (kg): 42
